深圳二次元设备

您的当前位置: 首 页 >> 产品中心 >> 影像测量仪

深圳二次元设备

  • 所属分类:影像测量仪

  • 点击次数:
  • 发布日期:2018/05/15
  • 在线询价
详细介绍

深圳二次元设备

VMC300全自动影像测量仪技术参数控制

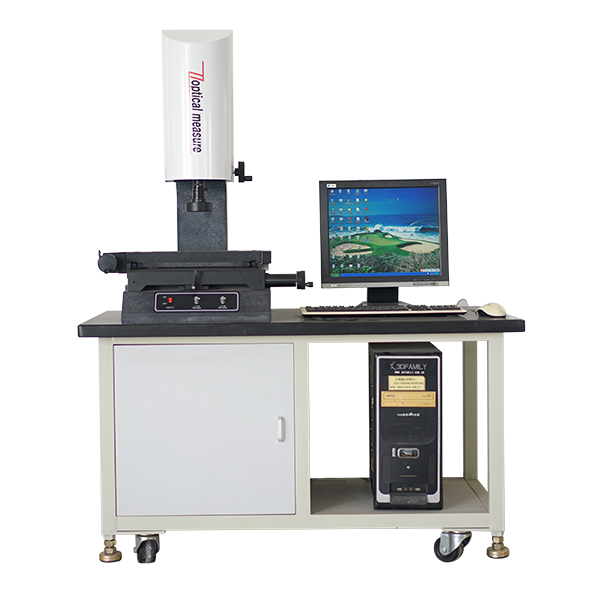

一.仪器整机参考图:

全自动影像测量仪

注:實物與圖片如有差異,以實物為准

二.仪器特点:

1.整机采用天然花岗岩制作,形变小,精度稳定;

 2.三轴采用伺服马达驱动;全封装式反射光栅尺计数,确保定位精度;

 3.程控LED冷光源(表面光及轮廓光),可实现编程批量检测时自行调节光源强弱;

 4.采用全闭环控制,既保证定位精度,又能保证重复精度;

5.可进行编程批量检测,并自动出检测报告。

三.仪器配置:


品 名

数 量


品 名

数 量

1

自动影像测量仪主机

一台

9

程控光源控制系统

一套

2

仪器专用桌

一套

10

校正片

一块

3

电脑

一套

11

光学玻璃

一块

4

自动影像测量软件

一套

12

读数卡

一套

5

软件加密锁

一个

13

摇杆

一个

6

CCD

一个

14

影像卡

一张

7

光学镜头

一个

15

搬运手柄

肆个

8

运动控制箱

一套

16

防尘罩

一个



四.技术参数:

仪 器 型 号

VMC300

主机尺寸

550*730*1050mm

测量行程

300×200×150mm

操控方式

鼠标、摇杆

主机材质

仪器底座、立柱、XY工作台全部采用天然花岗岩制作

光栅尺

新天双方波,分辩率1um

光学镜头

桂光0.7-4.5X手动卡位 高清光学镜头

影像放大倍率

28X~180X

传动

无牙丝杆

CCD

美国TEO 彩色1/3英寸 高清工业相机

驱动方式

直流伺服马达

控制系统

全闭环控制系统

线性误差

≤(3+L/200)μm (L为被测工件长度)

重复精度

≤0.002mm

光 源

程控LED冷光源

标准负载(kg)

30

仪器自量(kg)

280

工作电源

AC220V



五.软件功能简介:

1、基本几何量测

点,线,圆,弧,曲线,椭圆等



2、组合元素量测

角度,组合量测,圆心距,圆切线,两线距,两线中线,中心点,垂直距离,角平分线,两线交点等

3、形位误差量测

   同心度,真圆度,直线度,位置度,平行度,倾斜度等

4、 AUTOCAD读档,图形比对

全自动影像测量仪



5、其它功能介紹:

全自动影像测量仪

全自动影像测量仪



6、 SPC自动测量报表功能(自动型仪器特有之功能):

    可实现批量检测,编写一个测量程序,大批量自动检测,并输出多种格式统计报表:

全自动影像测量仪

7、工作不必摆正,有座标转换功能,量测效率高


量测实际物件时,往往要建立坐标系,座标转换功能能避免工件摆放费时的麻烦,本软件能提供坐标的数值化的平移和旋转,根据加工的需要,有些工件的坐标系是假想坐标系,工件上不能直接找到,而是在工件的某些特征上通过平移和旋转得到

8、测数据输出

量测资料可输入通用的办公软件统计,如EXCEL,WORD格式,并作成检验报表打印输出。

全自动影像测量仪

9、 图形抄数及DXF输出

全自动影像测量仪

在量测过程中所输出的图形,可经由本功能输出至DXF








本文网址:http://www.szhxtjmyq.com/product/560.html

关键词:全自动影像测量仪,二次元测量仪,影像测量仪
