东莞二次元厂家

VMS4030影像测量仪功能简介

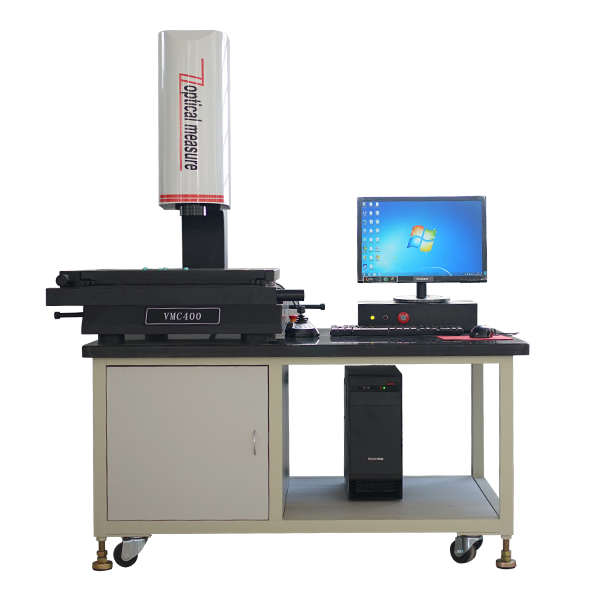

一. 仪器整机图:

二次元测量仪



二.仪器特点:

1. 整机采用天然大理石制作(行业内仪器X、Y测量平台普遍是采用铸铁及铸铝制造,热胀冷缩明显大于天然大理石,如此无法确保仪器长久保持精度稳定),永不形变,高精度,高稳定性;

  2.  Z轴采用模块化设计,加装配重;升降调焦时更平稳;

 3.  三层工作台设计,确保测量平台高直线度及高垂直度;

 4.  LED冷光源(表面光及轮廓光)调节旋扭前置,操作更方便;

5.  三轴采用精密无牙丝杆传动,即可微调又可快速移动;测量效率更高;



 三:测量软件功能简介:

二次元测量仪

1.绘图功能:

二次元测量仪

2.标注功能:

二次元测量仪


3.编辑功能:

二次元测量仪


4.报表输出:



二次元测量仪


 5.其他功能:

   1)自动寻边功能:可设定感应灵敏度,避免人为视觉误差。

2)LED可调可选择上下双光源:为测量工件需要提供宽广多变的灯源选择系统。

3)可即时转换量测值之基本单位mm、inch。

4)坐标变换:以测量要素为基准,实现坐标系平移、旋转等变换,建立工件坐标系。

5)复合几何元素测量及评定:距离(点到线距离、线与线距离、线到圆最短距、线到圆心距离、线到圆最长距、非相交圆的两圆心距);角度:(线与线的夹角);角平分线(如平行可来求对称线)。

6)形状误差评定:同心度、直线度、真圆度等。

7)对产品可以清晰的拍照,影像可以JPG或BMP的图片格式输出。

8)可对工件进行精确二维抄数,并可将抄数资料输出DXF图档。



四.仪器专用桌:

    带有升降地脚,有调节水平、减震功能;另带有脚轮,放下地脚后可随意推动;
